Kit de Corazón LED DIY
Kit de Corazón LED DIY
No se pudo cargar la disponibilidad de retiro

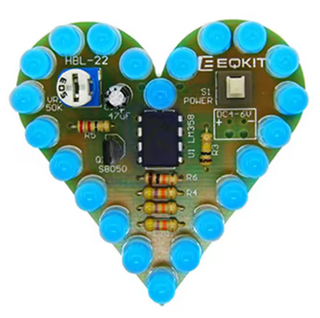

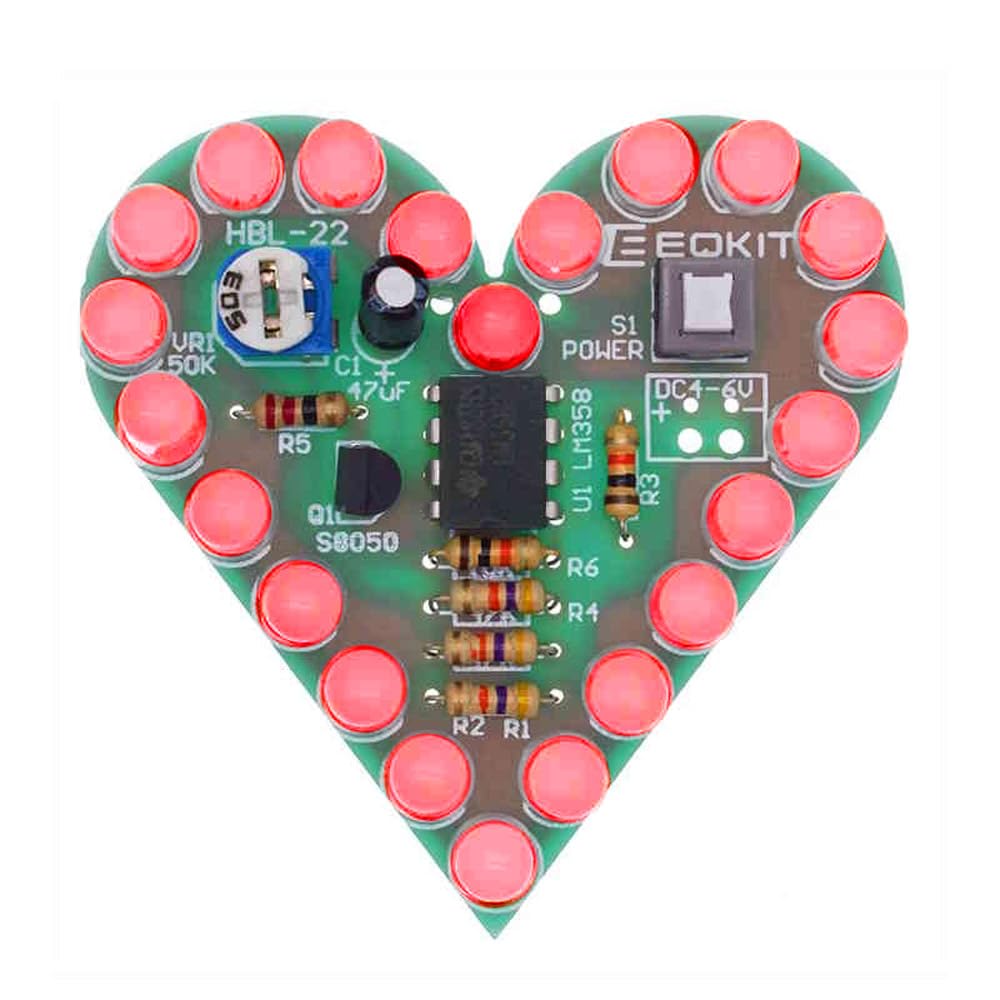

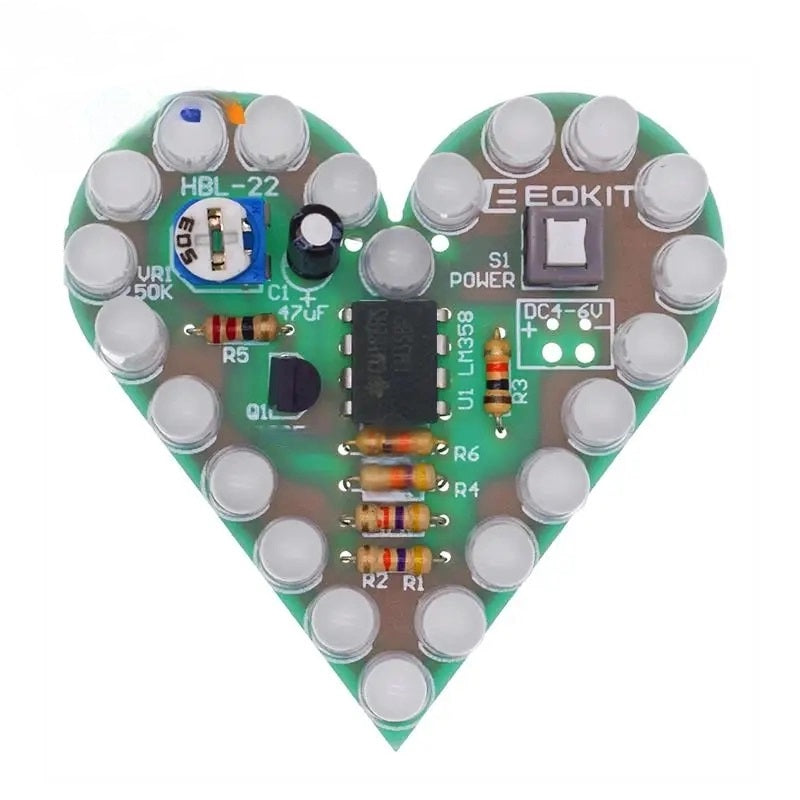

¡Da vida a tu pasión por la electrónica con este increíble kit en forma de corazón! Diseñado para quienes disfrutan de la soldadura y los proyectos DIY, este kit incluye todos los componentes necesarios para crear un circuito funcional. Perfecto para aprender y practicar habilidades de soldadura mientras creas un diseño único que se ilumina. Ideal como regalo creativo o proyecto educativo. ¡Haz que tu corazón brille, literalmente!

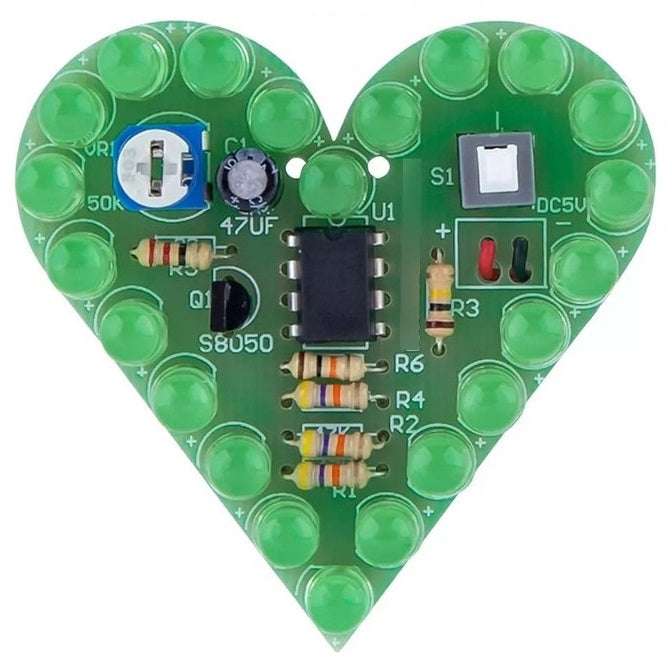

1. Introducción

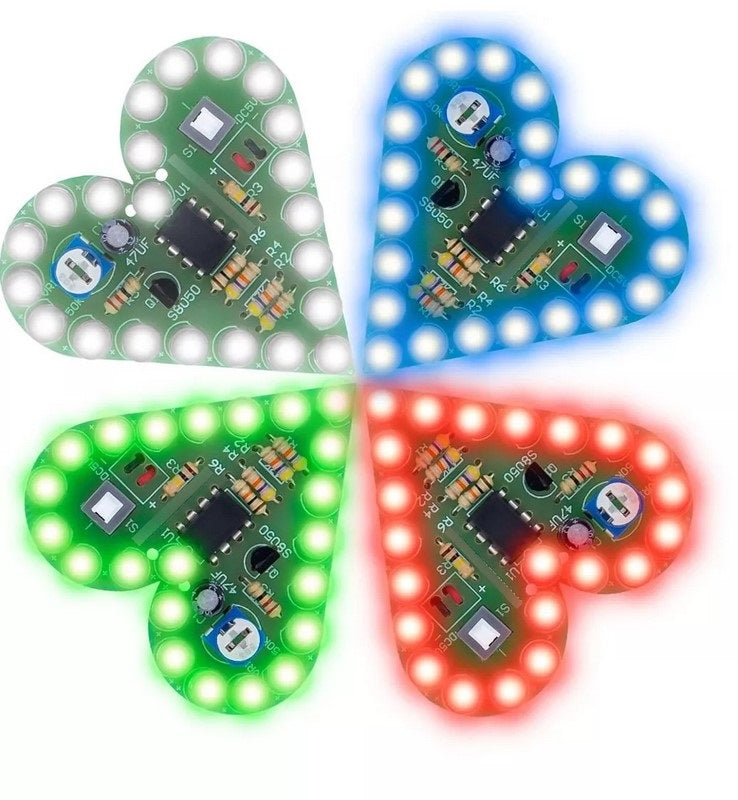

El brillo de la luz cambia automáticamente.
Este es un kit DIY de lámpara respiratoria en forma de corazón. Necesitas soldarlo tú mismo.
2. Parámetros
| NO. | Parámetros | Valor |
|---|---|---|
| 1 | Nombre | LED en forma de corazón |
| 2 | Voltaje de funcionamiento | DC 4-6V |
| 3 | Dificultad de soldadura | Fácil |

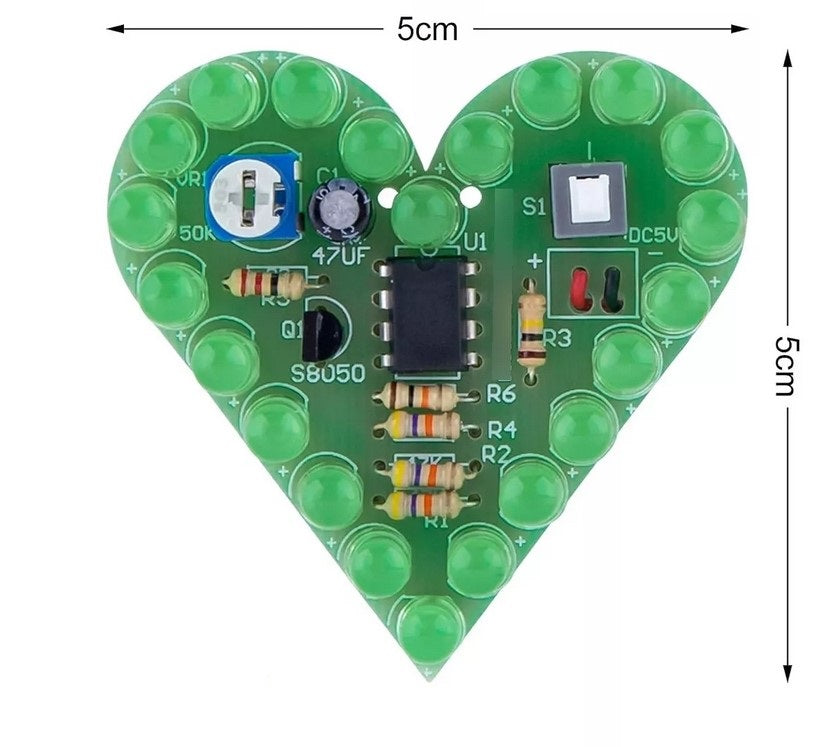

| 4 | Tamaño de la placa de circuito | 50.7 x 50.7 mm |
| 5 | Peso del paquete | 13 g/kit |
3. Consejos útiles

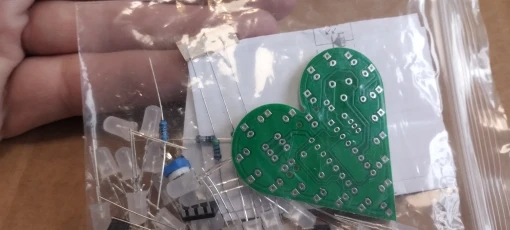

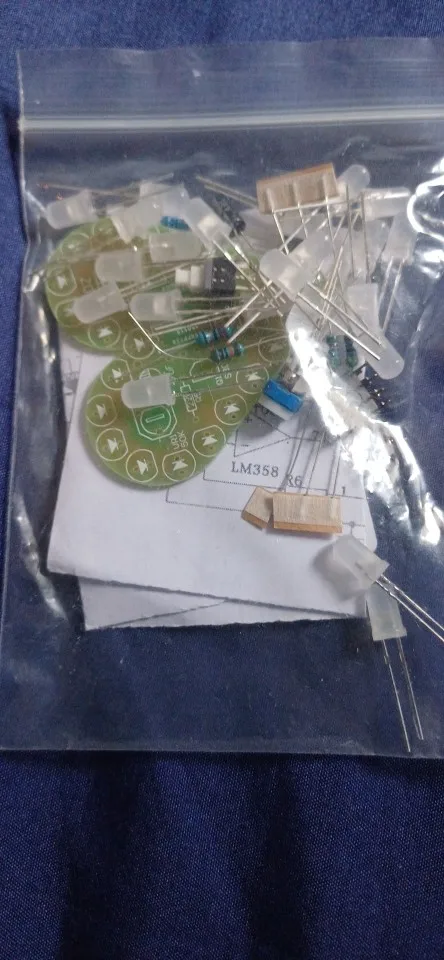

Este es un kit de piezas que se entrega sin ensamblar; necesitas realizar la soldadura e instalación. El microcontrolador (SCM) ya tiene el código escrito y ha sido probado con éxito.
4. Esquema eléctrico

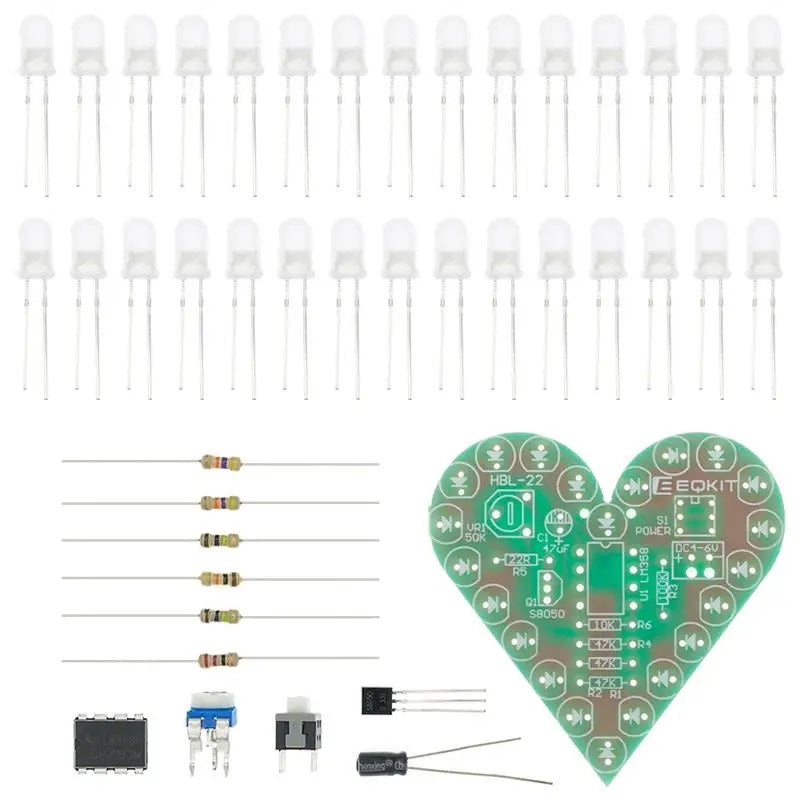

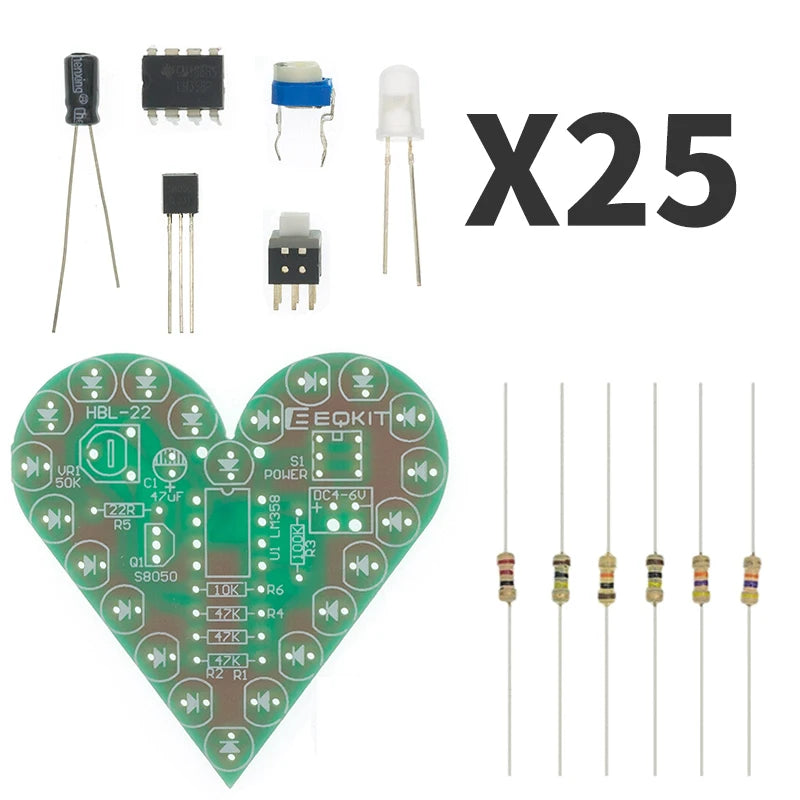

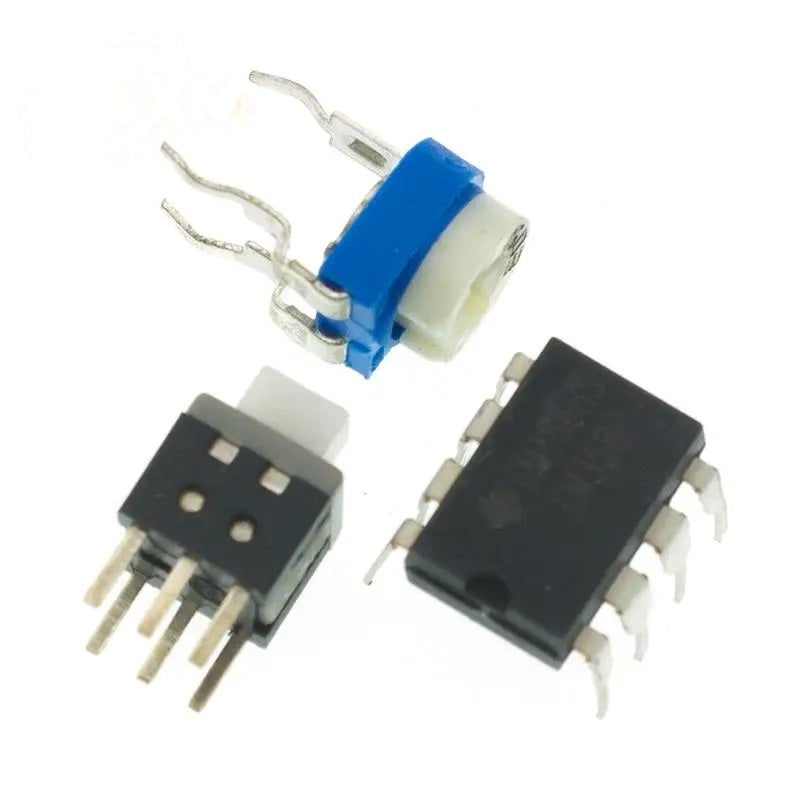

5.Lista de Componentes
|
NO. |
Nombre del componenete |
PCB Marker |
Parametro |
CANT. |
|
1 |
Metal Film Resistor |
R5 |
22R |
1 |
|
2 |
Metal Film Resistor |
R6 |
10K |
1 |
|
3 |
Metal Film Resistor |
R1,R2,R4 |
47K |
3 |
|
4 |
Metal Film Resistor |
R3 |
100K |
1 |
|
5 |
Electrolytic Capacitor |
C1 |
47UF |
1 |
|
6 |
Potentiometer |
VR1 |
50K |
1 |
|
7 |
LM358 |
U1 |
DIP-8 |
1 |
|
8 |
Power Switch |
S1 |
6P |
1 |
|
9 |
S8050 |
Q1 |
TO-92 |
1 |
|
10 |
LED |
LED1-LED22 |
5mm |
22 |
|
11 |
PCB |
|
|
1 |

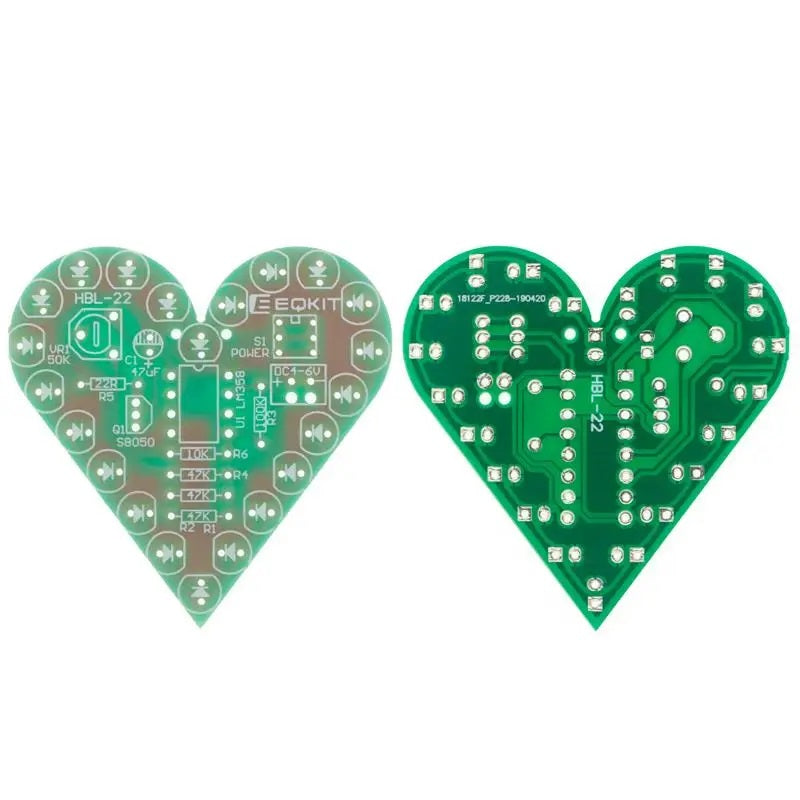

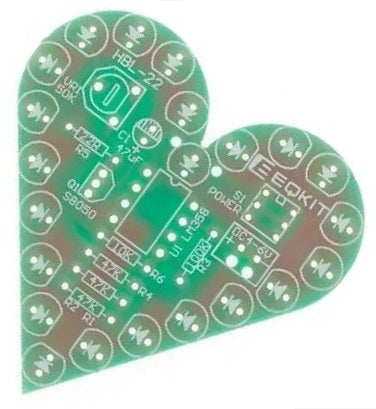

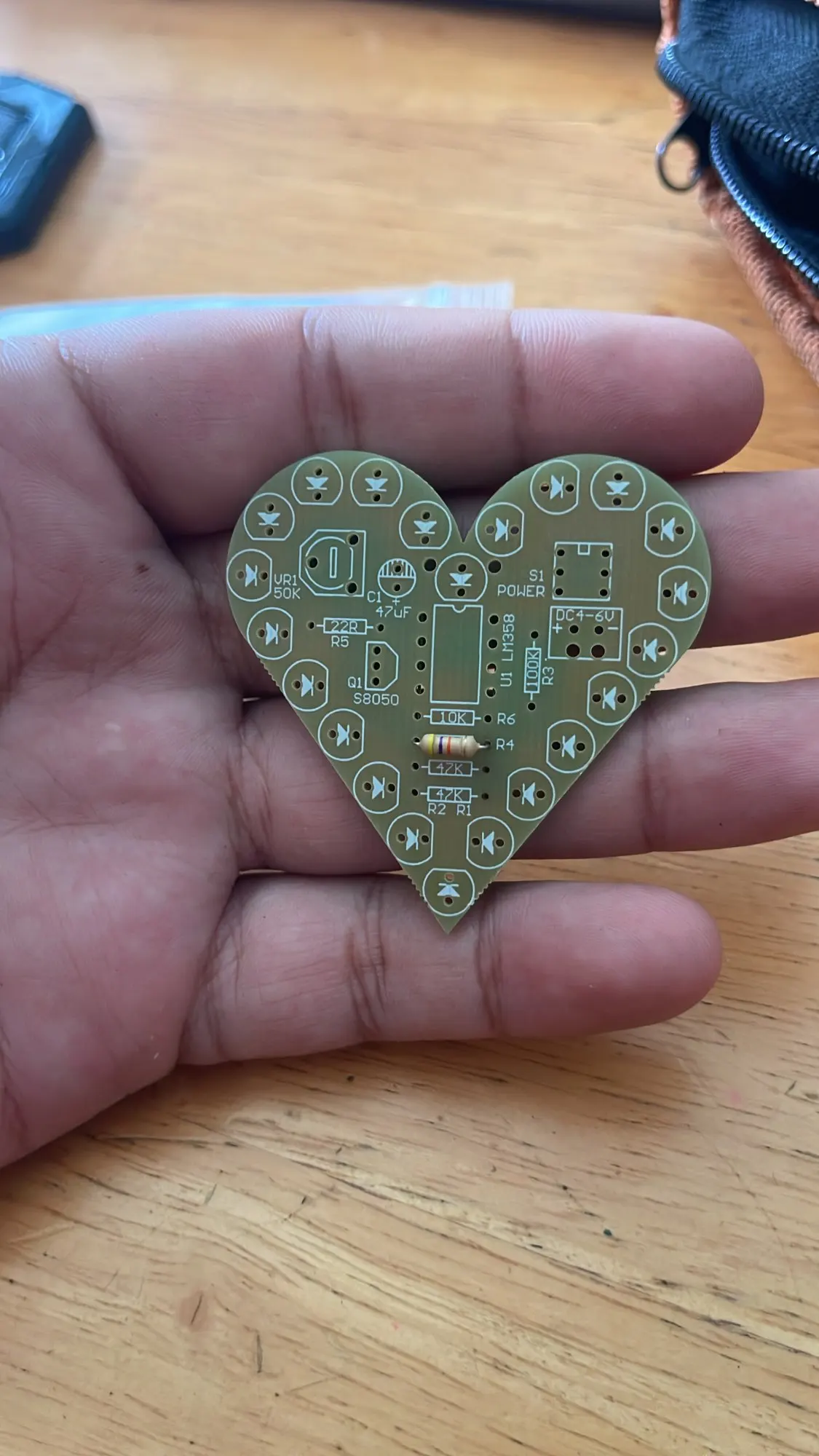

NOTA:Los usuarios pueden completar la instalación mediante la serigrafía de PCB y el listado de componentes.
Mira cómo funciona:
Customer Reviews

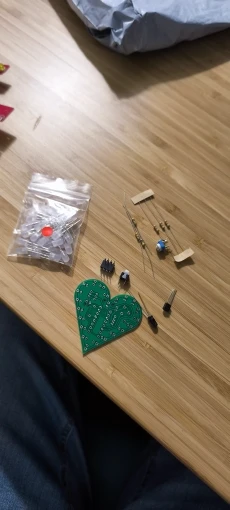

Perfecto, a falta de montarlo. Si algo va mal tras el montaje lo escribiré, si no es que todo ha ido bien.

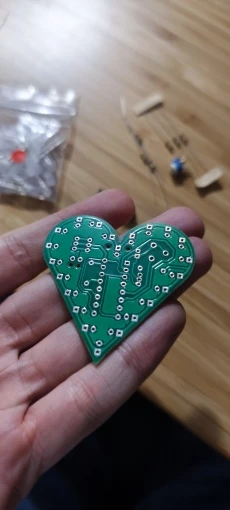

Juego genial para aprender a soldar

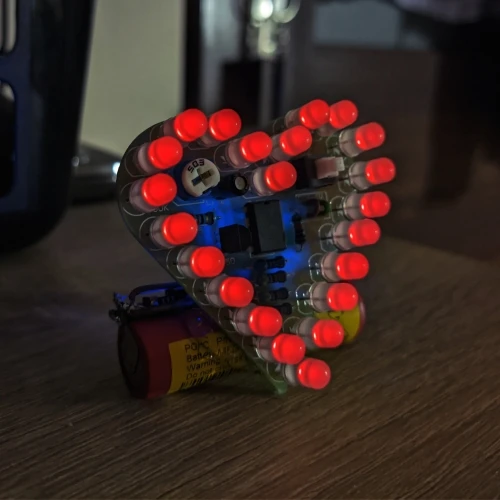

Excelente se ve muy bonito ya armado
llego antes de lo esperado

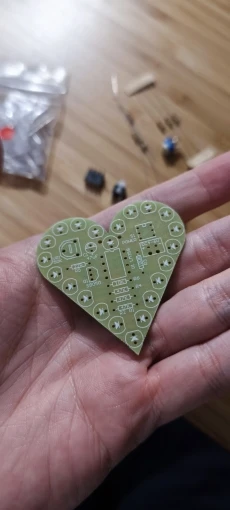

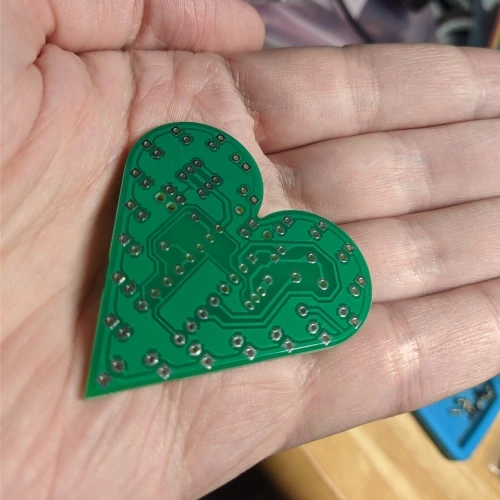

Es buen producto la calidad de la Pcb es buena y los componentes se ven de buena calidad solo que me enviaron 4 resistencias de 470K y me faltó una resistencia de 22R pero nada que no se pueda conseguir por otra parte ,es muy buen producto
